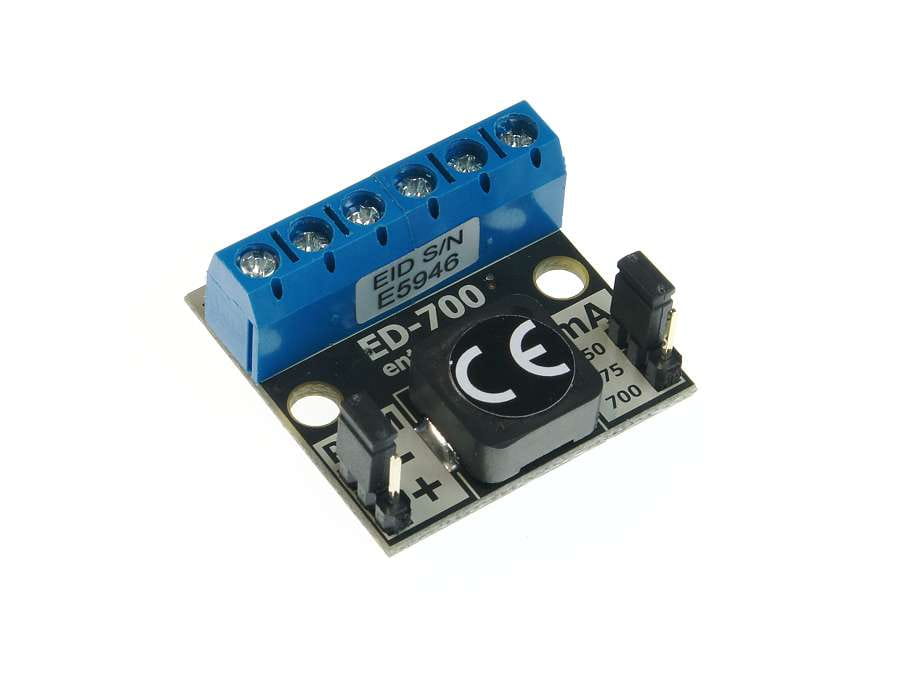

Profesjonalny Driver LED ED-700 Enterius

ED-700 to miniaturowy elektroniczny driver prądowy LED o rewelacyjnych parametrach technicznych i możliwości współpracy ze ściemniaczami LED oraz sterownikami LED. Driver jest wysokowydajnym, precyzyjnym stabilizatorem prądu działającym na zasadzie przetwornicy DC/DC. Atutem drivera LED ED-700 jest możliwość regulacji jasności za pomocą sygnału PWM o dowolnej polaryzacji i szerokim zakresie parametrów sterujących: napięcia U i częstotliwości Hz. Dzięki temu do drivera można podłączyć praktycznie wszystkie dostępne na rynku ściemniacze oraz sterowniki LED.
Sprawność 96% powoduje, że nie nagrzewa się zbytnio, są małe straty mocy i brak zagrożenia wynikającego z wysokiej temperatury. Urządzenie przeznaczone do montażu wewnętrznego i w przypadku konieczności jego zastosowania na zewnątrz lub w warunkach podwyższonej wilgotności należy zastosować dodatkową obudowę o stopniu ochrony min - IP54.

Zastosowanie

Do zasilania opraw LED dla wartości prądu 175 mA lub 350 mA lub 700 mA o napięciu od 2V do 34V. Driver na wyjściu obniża napięcie, dlatego napięcie zasilania musi być w granicach 9-36V DC. Został zaprojektowany do dostarczania prądu o stałej wartości diodom LED, bowiem nawet krótkotrwałe podwyższenie nominalnego prądu pracy może spowodować nieodwracalne uszkodzenia wewnętrznej struktury diody, drastycznie obniżające jej żywotność, a w skrajnych przypadkach może całkowicie uszkodzić diodę LED. Urządzenie współpracuje z większością diod Power LED dostępnych na rynku.
Można bezpośrednio ściemniać oprawy i moduły LED, naświetlacze COB zasilane prądowo, pojedyncze lub szeregowo połączone diody LED oraz COB.

Charakterystyka ED-700

• Prąd wyjściowy dla LED: 175 / 350 / 700 mA
• Napięcie wyjściowe: 2 -34V DC
• Napięcie zasilania: 9 -36V DC

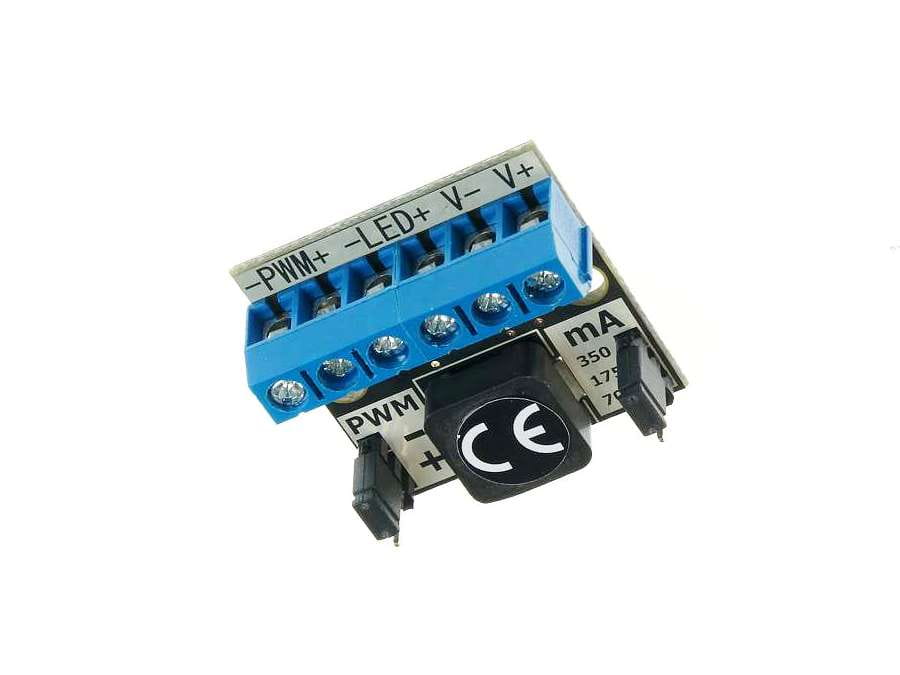

• Wejście sterowania jasnością PWM
• Wybór polaryzacji pracy wejścia PWM
• Bardzo wysoka sprawność (96%) = niskie nagrzewanie się
• Ekranowana magnetycznie cewka (brak zakłóceń)
• Selekcjonowane elementy najwyższej jakości
• Bez kondensatorów (eliminuje ryzyko wybuchu w tego typu stabilizatorach)
• Wbudowane elektroniczne zabezpieczenia diod LED
• system miękkiego startu
• Wymiary: 30 x 30 x 15 mm
• 5 lat gwarancji
